产品级消息推送平台架构设计

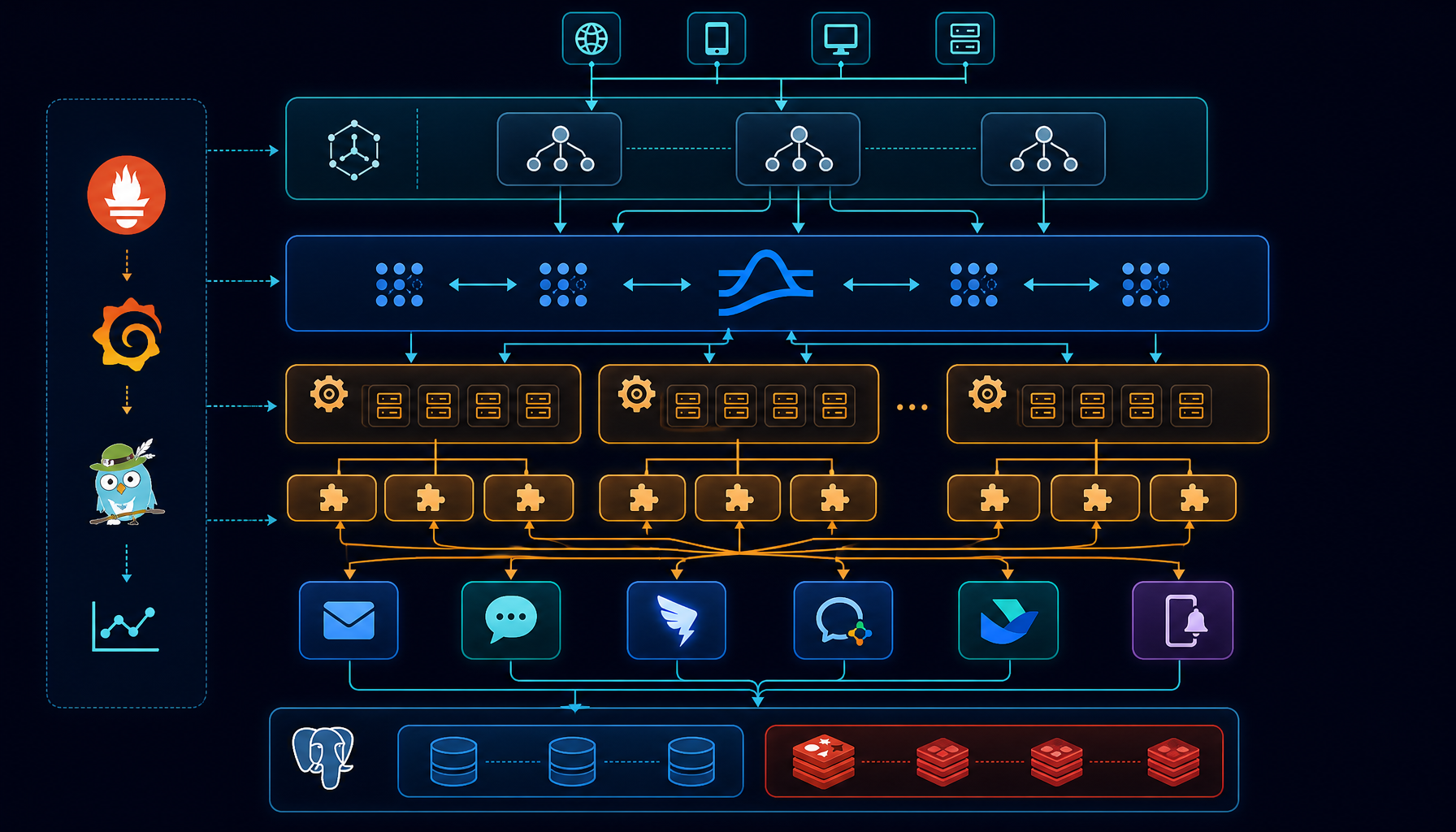

消息推送平台全景架构

一、产品定位

这不是一个”消息发送工具”，而是一个企业级消息推送中台。类比：消息推送领域的 API Gateway —— 上游业务只需要说”给用户发一条订单已发货”，平台负责决定通过什么渠道、什么格式、什么时机送达，并在送达失败时自动重试或降级。

核心价值主张：

业务方只关心”发什么”和”发给谁”，平台负责”怎么发”和”到没到”。

对标产品：OneSignal、阿里云消息推送、Firebase Cloud Messaging 的企业自建替代。

二、全景架构

                              ┌────────────────────────┐
                              │      Admin Dashboard    │
                              │  (渠道管理/模板/监控/审计)  │
                              └────────────┬───────────┘
                                           │ gRPC
┌──────────┐  ┌──────────┐  ┌─────────────▼─────────────┐
│ Go SDK   │  │.NET SDK  │  │        API Gateway          │
│ Python   │  │  Java    │  │   (鉴权 / 限流 / 路由)       │
│  SDK     │  │  SDK     │  └─────────────┬───────────────┘
└────┬─────┘  └────┬─────┘                │
     │             │              ┌───────▼───────┐
     └──────┬──────┘              │  Message Bus  │
            │                     │   (Pulsar)    │
            ▼                     └───┬───┬───┬───┘
┌───────────────────────┐    ┌───────┘   │   └───────┐
│    Template Engine    │    │           │           │
│  - 模板版本管理        │    ▼           ▼           ▼
│  - 占位符校验          │ ┌──────┐ ┌──────┐ ┌──────────┐
│  - 预览/灰度          │ │Worker│ │Worker│ │Scheduler │
└───────────────────────┘ │  #1  │ │  #2  │ │ (Cron)   │
                          └──┬───┘ └──┬───┘ └────┬─────┘
                             │        │          │
                    ┌────────▼────────▼──────────▼────────┐
                    │         Channel Dispatcher          │
                    │  (渠道路由 / 格式化 / 限流 / 重试)     │
                    └───┬───┬───┬───┬───┬───┬───┬───┬───┘
                        │   │   │   │   │   │   │   │
                    ┌───▼┐ ┌▼──┐┌▼──┐┌▼──┐┌▼──┐┌▼──┐┌▼──┐
                    │邮件│ │钉钉││企微││飞书││短信││Push││...│
                    └────┘ └───┘└───┘└───┘└───┘└───┘└───┘

┌──────────────────────────────────────────────────────────┐
│                    Observability                          │
│  Prometheus + Grafana + Jaeger + ELK                     │
└──────────────────────────────────────────────────────────┘

架构分层

层	职责	技术选型
接入层	API Gateway + 鉴权 + 限流 + 租户隔离	Envoy / Ocelot / 自研 Gateway
总线层	异步消息解耦，削峰填谷，死信队列	Apache Pulsar (或 Kafka + RabbitMQ)
引擎层	模板渲染、渠道路由、格式化、重试策略	Go / .NET Worker Pool
渠道层	各渠道的协议适配、签名、限流、结果回写	Plugin 体系，每个渠道独立进程
调度层	定时消息、延迟发送、周期性推送	Cron + 延迟队列
数据层	模板存储、消息归档、审计日志、租户配置	PostgreSQL + Redis + S3/MinIO
可观测层	全链路追踪、推送漏斗、渠道健康度告警	Prometheus + Jaeger + Grafana

三、核心领域模型

┌──────────────┐       ┌──────────────────┐
│    Tenant    │ 1───N │     Channel        │
│  (租户/团队)  │       │  (渠道配置 + 凭证)  │
└──────┬───────┘       └──────────────────┘
       │
       │ 1───N ┌──────────────────┐
       │       │    Template      │
       │       │  (模板 + 版本)    │
       │       └────────┬─────────┘
       │                │ 1───N
       │       ┌────────▼─────────┐
       │       │  TemplateInstance │
       │       │ (模板×渠道 绑定)  │
       │       └──────────────────┘
       │
       │ 1───N ┌──────────────────┐
       └───────│   MessageTask    │
               │  (发送任务)       │
               └────────┬─────────┘
                        │ 1───N
               ┌────────▼─────────┐
               │  DeliveryRecord  │
               │  (送达记录)       │
               └──────────────────┘

关键实体

实体	说明
Tenant	多租户隔离的基本单位。每个租户有独立的渠道配置、模板、发送配额。
Channel	渠道定义 + 凭证管理。凭证加密存储（KMS 或 Vault），API 不返回明文。
Template	消息模板，支持版本管理（`v1 → v2 → v3`）。每个版本独立存储，可灰度切换。
TemplateInstance	模板在某渠道上的绑定配置。一个模板可以有多个实例（企微 + 钉钉 + 邮件），各自独立启停。
MessageTask	一次发送请求的完整记录。包含原始 payload、渲染后的消息、目标渠道列表。
DeliveryRecord	每个渠道的送达详情：状态、时间戳、渠道返回的原始响应、重试次数。

四、异步处理管道

这是整个平台最核心的设计——发送请求绝不同步等待渠道返回。

管道流程

API 接收请求
    │
    ▼
┌──────────────┐
│ 1. 校验       │  租户配额、模板存在性、必填字段、占位符完整性
└──────┬───────┘
       │
       ▼
┌──────────────┐
│ 2. 入库       │  MessageTask(status=pending) + DeliveryRecord × N
└──────┬───────┘
       │
       ▼
┌──────────────┐
│ 3. 入队       │  投递到 Pulsar topic: message-delivery
└──────┬───────┘
       │
       ▼  立即返回 202 Accepted + task_id
       │
       ▼  (异步)
┌──────────────┐
│ 4. Worker 消费│  从队列拉取 → 模板渲染 → 逐渠道投递
└──────┬───────┘
       │
       ├── 成功 → DeliveryRecord(status=delivered)
       │
       ├── 限流 → 延迟 30s 重试 (retry_count++)
       │
       ├── 网络错误 → 指数退避重试 (最多 5 次)
       │
       └── 永久失败 → DeliveryRecord(status=failed) → 死信队列

重试策略

retry_policy:
  max_attempts: 5
  backoff:
    strategy: exponential
    initial: 1s
    max: 300s
    multiplier: 2
  retryable_errors:
    - timeout
    - rate_limited
    - server_error_5xx
  non_retryable_errors:
    - invalid_credential
    - template_rejected
    - recipient_invalid

死信队列

永久失败的消息进入死信队列（DLQ），同时触发告警。运营人员可以在管理后台一键重放死信消息——例如修复渠道配置后，把积压的 500 条失败消息重新入队。

五、渠道插件体系

每个渠道作为一个独立的 Plugin，通过 gRPC 与核心引擎通信：

service ChannelPlugin {
    rpc Send(SendRequest) returns (SendResponse);
    rpc ValidateConfig(ConfigCheckRequest) returns (ConfigCheckResponse);
    rpc HealthCheck(HealthRequest) returns (HealthResponse);
}

message SendRequest {
    string tenant_id = 1;
    string message_id = 2;
    bytes config = 3;        // 加密的渠道配置
    MessageContent content = 4;
    repeated string recipients = 5;
}

插件隔离的好处

好处	说明
故障隔离	钉钉渠道 OOM 不会影响邮件渠道
独立扩缩	短信渠道 QPS 高就多起几个实例
语言无关	飞书 SDK 只有 Go 版本好？用 Go 写。邮件有现成的 .NET 库？用 .NET 写
热加载	新增渠道不需要重启核心引擎，注册 Plugin 即可

渠道健康度模型

每个渠道实例定期上报健康度：

channel_health = {
    success_rate: 0.998,       // 最近 5 分钟成功率
    avg_latency_ms: 320,       // 平均延迟
    rate_limit_remaining: 45,  // 剩余配额
    circuit_breaker_state: "closed"  // 熔断器状态
}

当 success_rate < 0.95 或连续 10 次失败时，熔断器打开，该渠道的发送请求直接降级——不再尝试发送，而是标记为 degraded 并通知管理员。

六、模板引擎设计

模板生命周期

Draft → Review → Approved → Published → (Gray 10% → 50% → 100%) → Archived
  │                           │
  │                           ├── Rollback (即时回滚到上一版本)
  │                           │
  └───────────────────────────┘

模板版本管理

每个模板有独立的版本链：

template: "order-notification"
├── v1 (archived)
├── v2 (active, 90% traffic)
└── v3 (gray, 10% traffic)

灰度发布时，v3 先承接 10% 流量，观察 30 分钟内送达成功率无异常后，逐步提升至 100%。

占位符系统

{
  "title": "订单 {{status_text}}通知",
  "body": "您的订单 {{order_id}} 已于 {{time}} {{status_text}}。",
  "placeholders": {
    "order_id":    { "type": "string",  "required": true,  "max_length": 32 },
    "status_text": { "type": "enum",    "required": true,  "values": ["已发货", "已签收", "已退款"] },
    "time":        { "type": "datetime","required": false, "default": "now", "format": "YYYY-MM-DD HH:mm" },
    "amount":      { "type": "decimal", "required": false, "min": 0 }
  }
}

调用方发送消息时，平台自动校验占位符的完整性、类型和枚举值。校验不通过直接拒绝，不浪费渠道配额。

渲染管线

Raw API Request
    │
    ▼
┌─────────────────┐
│ Placeholder      │  校验类型、必填、枚举值、长度
│ Validator        │
└────────┬────────┘
         │ ✓
         ▼
┌─────────────────┐
│ Pre-processor    │  执行模板函数: {{amount|currency}} → $99.00
│                  │          {{time|timezone:Asia/Shanghai}}
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│ Channel Adaptor  │  根据渠道调整格式:
│                  │  钉钉 → Markdown, 邮件 → HTML, 短信 → 纯文本
└────────┬────────┘
         │
         ▼
     最终发送内容

七、多租户隔离

隔离维度

Tenant
├── 渠道配额:    每天最多 10000 条短信，50000 条 App Push
├── 发送速率:    邮件 ≤ 100/s, 短信 ≤ 10/s
├── 模板数量:    最多 50 个活跃模板
├── API Key:     每租户最多 5 对 AK/SK，支持轮转
├── 回调 URL:    每租户独立的事件回调地址
├── 数据存储:    物理隔离 (database-per-tenant) 或逻辑隔离 (tenant_id 分区)
└── Dashboard:   仅可见本租户的模板、发送记录、统计数据

凭证管理

渠道 API Key / Token 使用租户级 KMS 加密存储：

1
2
3

存储:  ciphertext = AES-256-GCM(plaintext, tenant_master_key)
解密:  仅在 Worker 发送前解密到内存，用完立即清零
日志:  所有日志自动脱敏 —— token=sk-xxxx → token=sk-***x

八、事件回调与 Webhook

事件类型

事件	触发时机	Payload
`message.delivered`	任一渠道送达成功	`{task_id, channel, recipient, ts}`
`message.failed`	所有渠道均失败	`{task_id, failures: [{channel, error}]}`
`message.degraded`	渠道熔断，降级处理	`{task_id, channel, reason}`
`template.published`	模板新版本发布	`{template_id, version, publisher}`
`channel.alert`	渠道健康度异常	`{channel, metric, threshold, current}`

回调配置

租户在管理后台配置 Webhook URL + 签名密钥。平台推送时附带 X-Signature: HMAC-SHA256(payload, secret)，接收方验证签名防止伪造。

九、SDK 生态

多语言支持

语言	SDK 形式	核心能力
Go	`go get` 包	全功能：Send / SendAsync / Template / Callback Server
.NET	NuGet 包	全功能 + ASP.NET Core 集成
Python	`pip install`	Send / SendAsync / Flask 回调验证
Java	Maven 依赖	Send / Spring Boot Starter
JavaScript	npm 包	Send / Next.js 集成
CLI	单二进制	`pigeon send --template order --data '{"id":"123"}'`

SDK 标准接口

所有 SDK 遵循统一 API 规范：

// Go SDK
client := push.NewClient(push.Config{
    BaseURL:   "https://push.your-company.com",
    APIKey:    "pk_live_xxx",
    APISecret: "sk_live_xxx",
})

task, err := client.Send(push.SendRequest{
    TemplateID: "order-notification",
    Recipients: []push.Recipient{
        {UserID: "u-001", Channel: push.ChannelWeCom, Address: "zhangsan"},
    },
    Placeholders: map[string]interface{}{
        "status_text": "已发货",
        "order_id":    "ORD-20260613-001",
    },
})

十、可观测性

推送漏斗

请求接收 ─────────────────────────── 100%
    │
模板渲染成功 ────────────────────────  99.8%
    │
渠道路由分配 ────────────────────────  99.8%
    │
Worker 开始处理 ─────────────────────  99.7%
    │
渠道 API 调用成功 ───────────────────  98.5%
    │
渠道确认送达 ────────────────────────  97.2%

漏斗每一层都作为 Prometheus Counter 上报，Grafana 面板实时展示。

核心指标

指标	类型	说明
`push_requests_total`	Counter	总请求量
`push_delivery_duration_seconds`	Histogram	端到端送达延迟
`push_channel_success_rate`	Gauge	渠道成功率
`push_retry_total`	Counter	重试次数
`push_dlq_size`	Gauge	死信队列积压量
`push_template_render_errors`	Counter	模板渲染失败数
`push_tenant_quota_usage`	Gauge	租户配额使用率

告警规则

alerts:
  - name: ChannelSuccessRateLow
    expr: push_channel_success_rate < 0.95
    for: 5m
    severity: warning
    annotation: "渠道 {{ channel }} 成功率降至 {{ value }}"

  - name: DLQBacklog
    expr: push_dlq_size > 100
    for: 10m
    severity: critical
    annotation: "死信队列积压 {{ value }} 条，需人工介入"

  - name: TenantQuotaNearLimit
    expr: push_tenant_quota_usage > 0.85
    severity: info
    annotation: "租户 {{ tenant }} 配额使用率 {{ value }}"

十一、部署拓扑

                           ┌─────────────┐
                           │  Cloud LB    │
                           └──────┬──────┘
                                  │
                    ┌─────────────┼─────────────┐
                    │             │             │
              ┌─────▼─────┐ ┌────▼────┐ ┌─────▼─────┐
              │ API GW #1 │ │ API GW  │ │ API GW #3 │
              │           │ │   #2    │ │           │
              └─────┬─────┘ └────┬────┘ └─────┬─────┘
                    │             │             │
                    └─────────────┼─────────────┘
                                  │
                    ┌─────────────▼─────────────┐
                    │      Pulsar Cluster        │
                    │    (3 Broker + 3 Bookie)    │
                    └─────────────┬───────────────┘
                                  │
              ┌───────────────────┼───────────────────┐
              │                   │                   │
        ┌─────▼─────┐      ┌─────▼─────┐      ┌─────▼─────┐
        │ Worker    │      │ Worker    │      │ Worker    │
        │ Pool × 5  │      │ Pool × 5  │      │ Pool × 5  │
        └─────┬─────┘      └─────┬─────┘      └─────┬─────┘
              │                   │                   │
              └───────────────────┼───────────────────┘
                                  │
              ┌───────────────────┼───────────────────┐
              │                   │                   │
        ┌─────▼─────┐      ┌─────▼─────┐      ┌─────▼─────┐
        │ Channel   │      │ Channel   │      │ Channel   │
        │ Plugin #1 │      │ Plugin #2 │      │ Plugin #3 │
        │ (邮件)     │      │ (钉钉)    │      │ (飞书)    │
        └───────────┘      └───────────┘      └───────────┘

┌────────────────────────────────────────────────────────────┐
│                    Data & Infra                              │
│  PostgreSQL × 3 (主从) + Redis Cluster + S3/MinIO           │
└────────────────────────────────────────────────────────────┘

资源估算

组件	规格	数量	说明
API Gateway	2C4G	3	无状态，水平扩展
Pulsar Broker	4C8G	3	消息持久化，三副本
Worker Pool	4C8G	3×5 Pods	按渠道隔离，独立扩缩
Channel Plugin	2C2G	按渠道	轻量 gRPC 服务
PostgreSQL	8C32G	3	一主两从
Redis Cluster	4C16G	6	缓存 + 限流
S3/MinIO	—	—	模板附件、日志归档

日处理 100 万条消息所需资源约 40–50 核 / 100GB 内存。

十二、与 Message Nest 的差异

维度	Message Nest	本方案
部署	单二进制	微服务集群
消息模型	同步 HTTP → 渠道	异步 Pulsar 管道 + 重试 + DLQ
渠道扩展	代码内注册	gRPC Plugin，热加载
多租户	无	数据库级隔离 + 配额
模板	单版本	版本链 + 灰度发布
可观测性	控制台日志	Prometheus + Jaeger + Grafana
SDK	Go only	5 种语言
适用规模	< 10 万条/天	> 100 万条/天
运维复杂度	5 分钟部署	需 K8s 集群 + 运维团队

本质区别：Message Nest 解决了”我来帮你发“的问题，本方案解决的是”企业用它做消息基础设施“的问题。两者不冲突——小团队用 Message Nest 足够，当业务增长到需要 SLA 保障时再迁移到产品级方案。

十三、总结

这个架构设计的核心思路是：

异步优先 —— 发送请求立刻返回，所有重试/降级/死信在异步管道中处理
渠道即插件 —— 故障隔离、独立扩缩、语言无关、热加载
模板即产品 —— 版本管理、灰度发布、占位符强校验，把消息内容从代码中剥离
可观测内建 —— 推送漏斗、渠道健康度、死信告警，出问题 5 分钟内定位
多租户真隔离 —— 配额、速率、数据、凭证全部按租户独立

如果你正在评估自建消息推送中台，可以先以 Message Nest 快速验证场景，然后按这个架构图逐步演进。不需要一步到位——先把异步管道和渠道插件体系搭起来，模板灰度、多租户配额是锦上添花。
